产品名称: msf-25浇封型双流量电磁阀 产品型号: msF-25
订货编号:
产品说明:

mSF-25系列浇封型双流量电磁阀

产品特点:本阀适用于电脑加油机。它具有大流量、小流量,关闭二位二通,由低功率双电磁阀线圈控制,采用浇封型防爆,结构紧凑,外形尺寸小。
产品用途:用于电脑加油机,提高发送油量的精度。
防爆标准:本阀按GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.9-2006《爆炸性气体环境用电气设备第9部分:浇封型“m”》等标准设计、制造和检验。
防爆标志:ExmbⅡT4
防爆合格证号: CNEx10.2606X CNEx10.2611X (证书图片)

技术参数
1、 适用介质:汽油、柴油、煤油
2、 环境温度:-35℃~+45℃
3、 介质温度:-35℃~+45℃
4、 工作压力:0.035MPa ~ 0.35 MPa
5、适用电压:220VAC 50/60Hz;DC24V; DC12V
6、电压偏差:-10%~+15%
7、绝缘强度:≥20MΩ
8、功率: 2×7.5W (AC220V)、2×5.6W (DC24V)、2×6.7W ( DC12V)
9、流量:≥40L/min(大流量);3-5L/min(小流量)

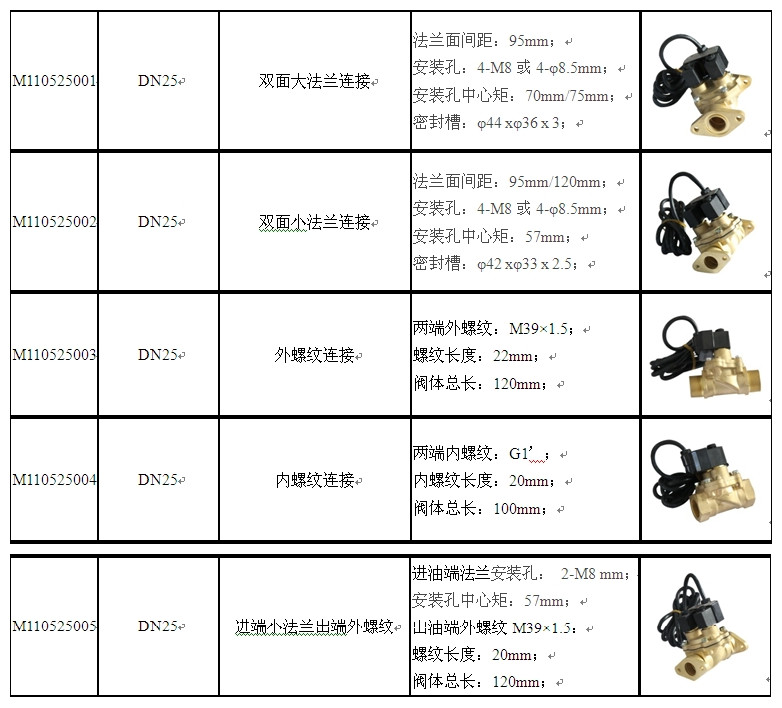

mSF-2型浇封型双流量电磁阀安装连接方式选择:
隔爆型、浇封型双流量电磁阀接线方式:
1#棕色——大流量先导电磁阀线圈     2#黑色——公共线
        3#蓝色——小流量直动电磁阀线圈     4#黄绿色——地线


隔爆型、浇封型双流量电磁阀安装要点
1、应使电磁阀中的介质流向与阀体上的箭头指向一致。电源电压和介质压力等应与铭牌上标明的相符。
2、电磁阀应水平联接安装于水平管道上。
3、安装管线时要清除干净管路中的泥砂、铁锈等杂质。在电磁阀的进口管道中应设置过滤器。
4、防爆电磁阀产品的选用及安装必须照中华人民共和国爆炸危险场所电气安全规程的规定。防爆电磁阀的电缆线自由端应进行处理,接入与使用环境相适应的防爆盒或设备内。
5、电磁阀如暂时不安装使用,应堆放在干燥通风室内,地面上须垫上干燥木板。
隔爆型、浇封型双流量电磁阀的维护与保养:
1、电磁阀的维护与保养应在断电情况下进行。
2、若拆卸电磁阀须由有经验的技师进行。
3、电磁阀若长期不工作,通常每月进行数次切换后闭动作。
4、 定期检查密封件是否老化,若老化应及时更换,密封件向供货厂购置,不要使用代用品。
隔爆型、浇封型双流量电磁阀故障分析与排除

故障现象
原因分析
排除方法
备注
通电后阀不工作
线路
按接线图正确接线

进口压力过高
调整进口压力

开阀速度慢或
流量小
通道堵塞
应拆卸阀体、阀盖对其内腔及先导孔进行清洗

内泄漏
密封件老化
更换密封件

膜片老化
更换膜片
