加油机专用防爆双流量电磁阀系列
二通电磁阀系列

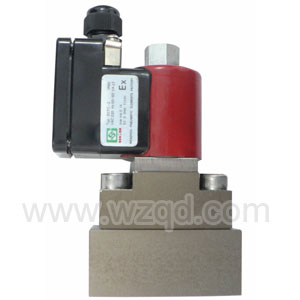

产品名称: CNG 高压电磁阀 产品型号: DCFC-2
订货编号: C110508001----C110508003
产品说明:

DCFC-2系列CNG高压电磁阀



产品特点:
DCFC-2系列CNG高压电磁阀适用于税控加气机。本阀为先导、活塞式结构,由常闭式先导阀和活塞式主阀组成。
主要用途:
    DCFC-2型天然气电磁阀主要用于CNG高压气体的输送,自动控制其通断。
防爆标准:
本阀是依据《GB3836.1-2000 爆炸性环境用防爆电气设备 第1部分 通用要求》、《GB3836.3-2000 爆炸性环境用防爆电气设备 第3部分 增安型“A”》和《GB3836.9-2006 爆炸性环境用防爆电气设备 第9部分 浇封型“m”》等标准设计、制造和检验。
防爆标志:Ex e mb Ⅱ T4
防爆合格证号: CE091197 (证书图片)

使用条件
工作环境温度:-20℃~+50℃
公称工作压力:25Mpa或35Mpa
工作介质:压缩天然气
额定工作电压:AC220V/230V 50/60Hz
公称通径:8mm 12mm
工作环境相对湿度:5%~95%(+25℃)
工作环境海拔高度:<2000米
爆炸性混合物的使用场所: ⅡA、ⅡB,T1~T4

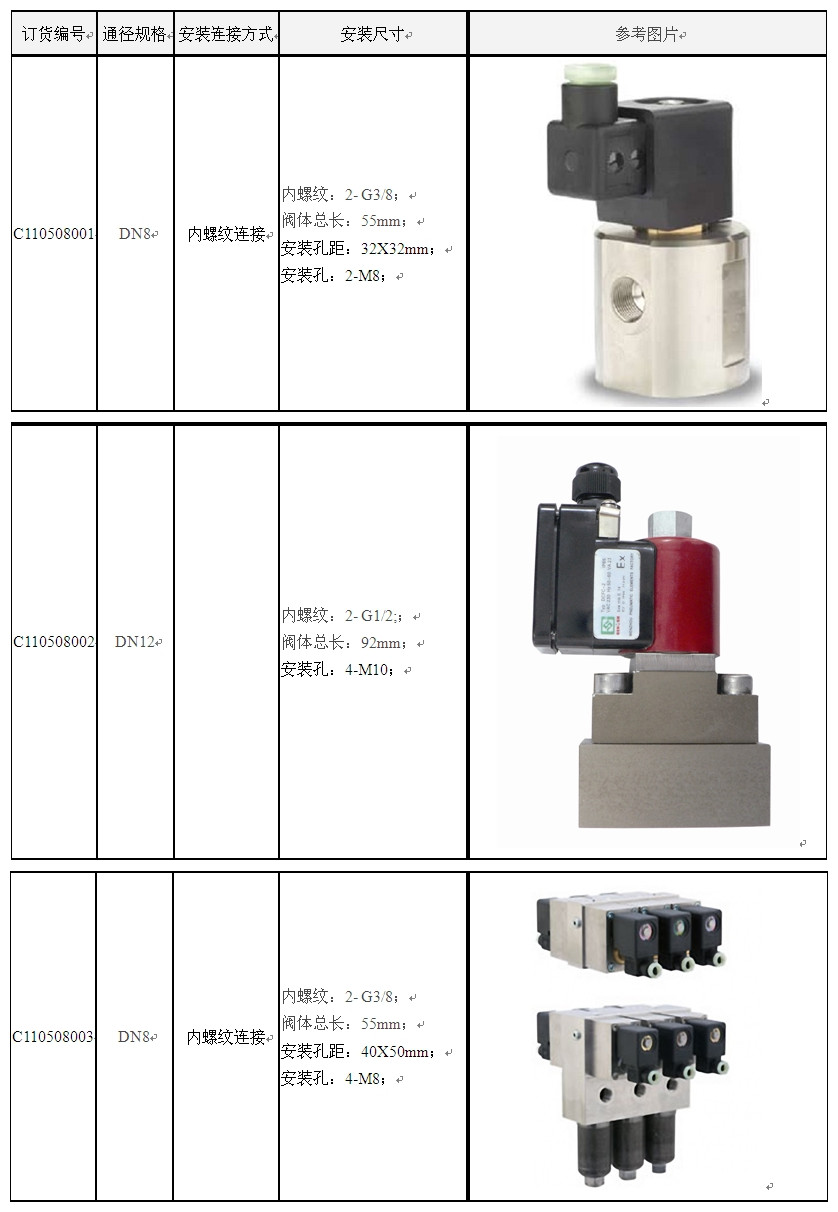

CNG高压电磁阀安装连接方式选择:



CNG高压电磁阀电缆线连接方式:
1#红色——电磁阀线圈正极线     2#蓝色——电磁阀线圈负极线
3 #黑色——接地线
CNG高压电磁阀的安装要求
电磁阀是的介质流向与阀体上的箭头指向应一致,电源电压和介质压力等应与铭牌上标明的数据相符。
安装时,须保持电磁线圈向上且轴线垂直水平面 。
电磁阀的安装板或机体金属件不允许与电磁线圈的导磁元件接触,以免产生磁化现象,降低电磁阀的工作性能。
电源接入时必须增加一个预期短路电流1500A的熔断器以保护电磁线圈。
电磁阀如安装在室外,应在其上设置遮雨防晒棚。
CNG高压电磁阀的维护
电磁阀的有维护与保养应在断电的情况下进行。
如需拆卸电磁阀必须由经过培训的技师进行。
电磁阀长期不工作时,通常每月定期进行数次切换启闭动作。
定期检查密封件是否老化,若老化应及时更换;密封件应向供货厂购买,不得使用代用品。
故障分析及排除
电磁阀使用过程中如果发现不能开启,应将阀芯拆出检查先导孔是否堵塞,如有堵塞,应将其通开。
使用过程中如果发现密封不好,应检查密封圈,如有磨损或变形应更换。
使用过程中发现开阀速度慢或流量小,应检查阀体、阀盖对应的内腔及先导孔是否堵塞,如有堵塞,应将其通开。
